微量润滑(MQL)-安装

访问量:

介绍



可选的微量润滑具有以下功能:

  • 储油容器和雾化器将少量油连续喷射到刀具上。

  • 不需要溢流冷却液。

  • 机器运行时,零件更容易看到。

  • 表面光洁度更平滑。

  • 干切屑使回收更容易。



机器兼容性



安装MQL系统需要自动气枪(AAG)。



本程序适用于以下套件:

  • P/N:微量润滑剂、微量润滑系统

  • 93-1000289:微量润滑系统



所需工具

  • 钻头

  • 钻头尺寸27(0.144英寸)



样板

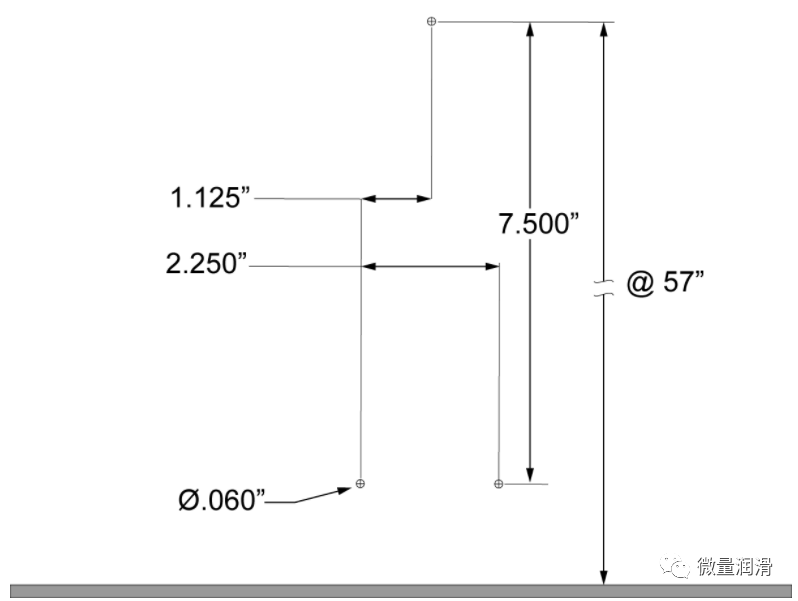

有些机器在右前面板上没有支架孔的标记。对于这些机器,使用此模板或支架标记支架孔的位置。



VMC-安装



1

按[关闭电源]。

将主断路器设置到断开位置。

锁定主断路器。使用带有认可安全标签的认可锁。

关闭主空气阀。这将停止机器的空气供应。

2

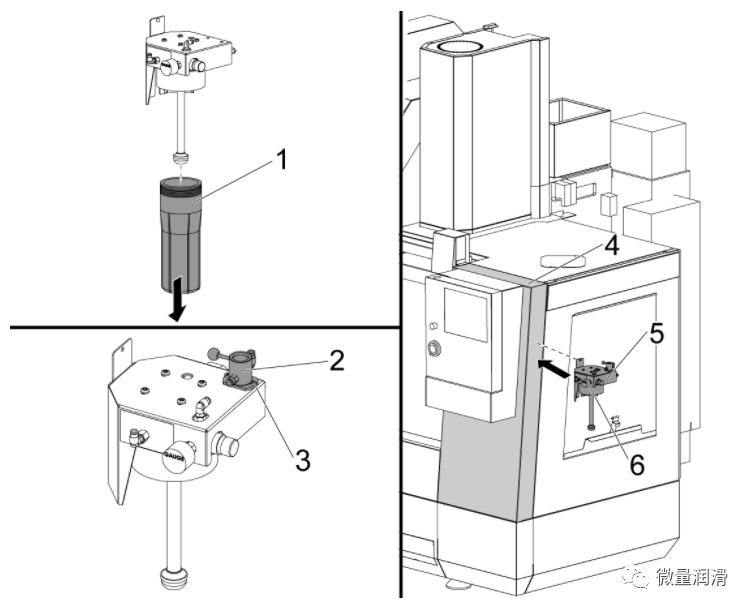

从MQL储油器组件上拆下储油器杯[1]。

使用提供的螺母[3]连接切换阀[2]

将MQL储油器总成[5]或模板固定在右前面板[4]上,使压力表[6]距离地面5.5英尺(1.7米)。

注意:仅将MQL储液罐连接到右前面板。



3

在右前面板上标记支架[1]的(3)个孔位置[2]。

    注意:有些机器有这些孔标记。钻孔前,检查机器内部,确保螺钉没有障碍物。



在右前面板[3]上钻(3)个0.144”(尺寸27钻头)的孔。



将支架连接到右前面板上。使用(3)个自攻螺钉[4]。

    注意:如果损坏金属板,请使用(3)个螺钉和(3)个螺母。



5

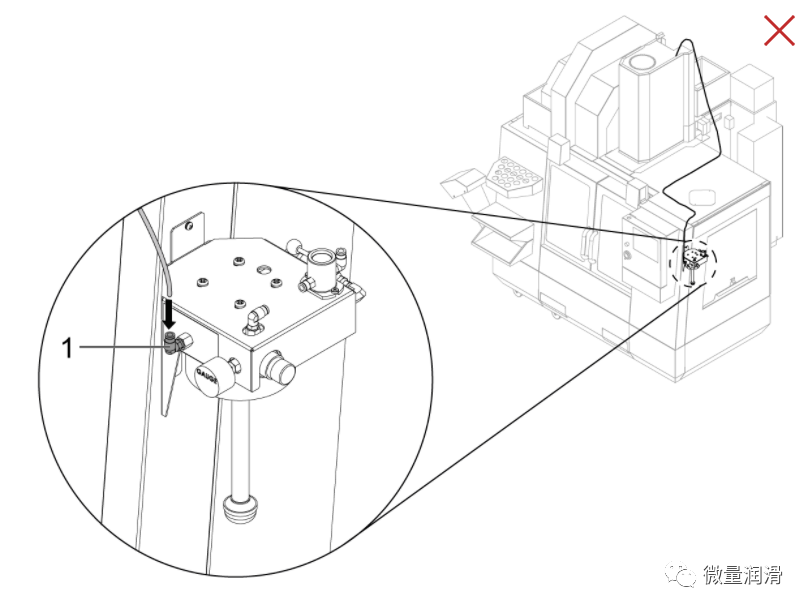

将1/4“透明管的另一端连接到MQL储油器组件上的机油输出端口[1]。

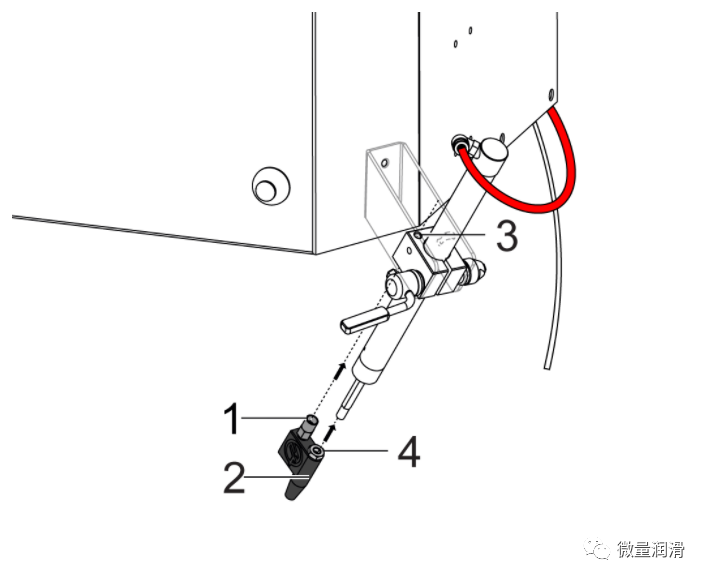

6

将MQL雾化器[2]上的止回阀[1]与气缸卡箍[3]上的通孔对齐。



用防松螺母将MQL雾化器安装到AAG上[4]。

    注:对于气缸内有螺纹的AAG,使用随套件提供的直黄铜接头。丢弃防松螺母。

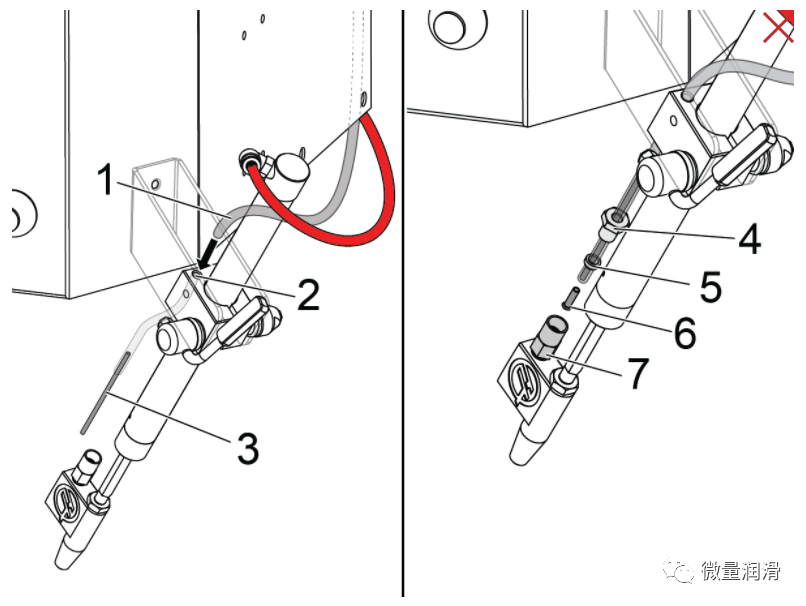

7

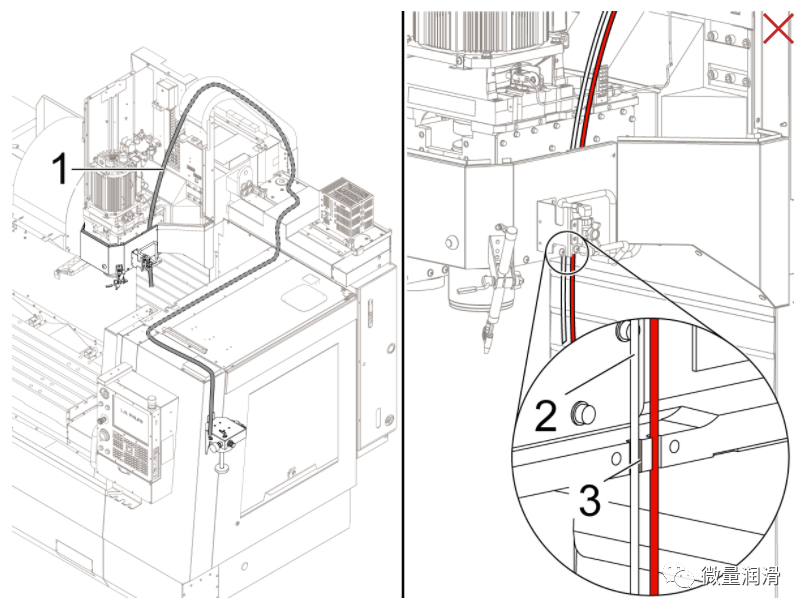

将透明MQL油管[1]穿过AAG油缸卡箍中的孔[2]。



将油装入黄铜管[MQ1]。



将压缩螺母[4]、套筒[5]和嵌件[6]安装到管中。



将压缩螺母[4]连接至MQL雾化器上的单向阀[7]。

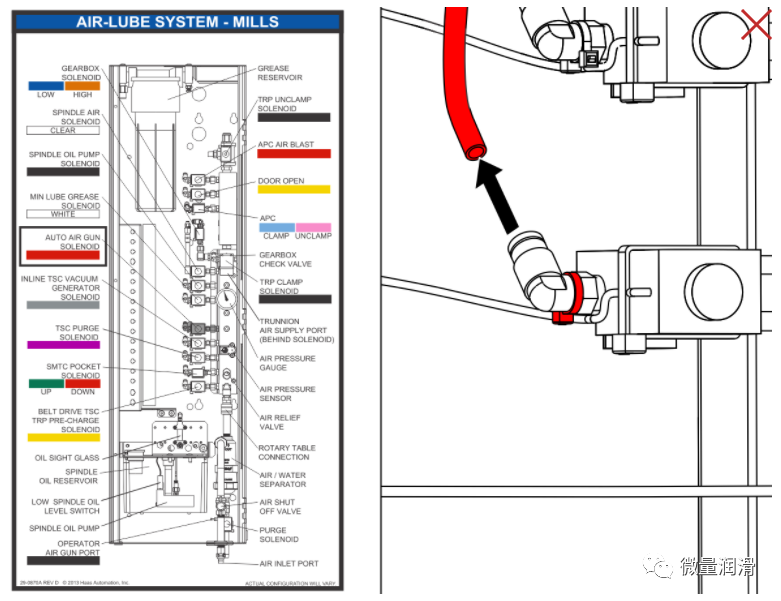

8

从润滑面板中的AAG电磁阀上断开红色管。



9

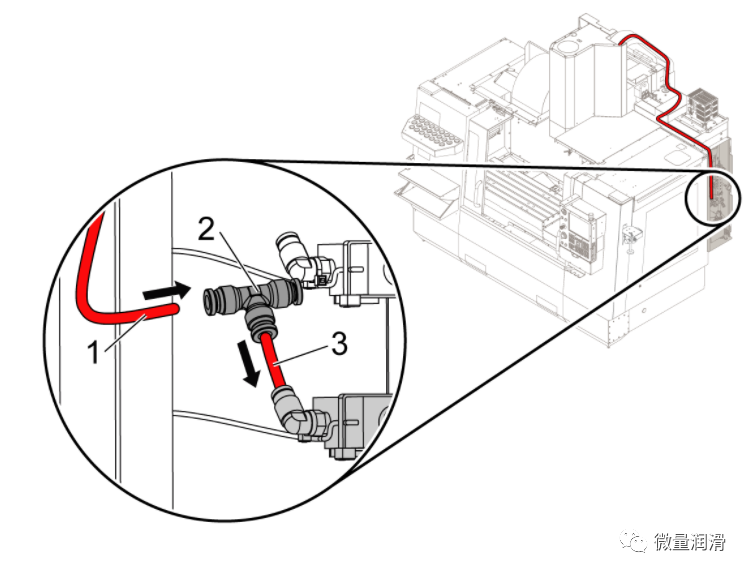

剪下一个2英寸的红色管子[3]。



使用管件将三通接头[2]安装到AAG电磁阀上。



将AAG管[1]连接至三通接头上的一个端口。

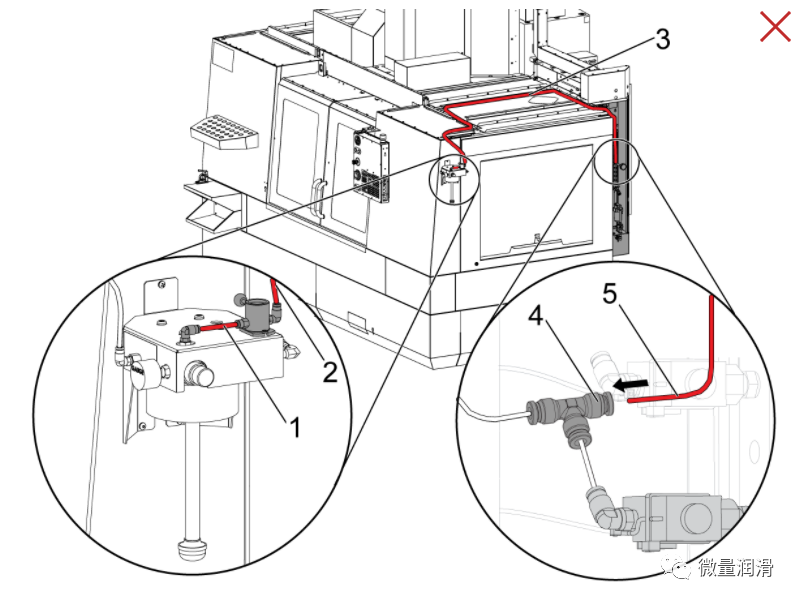

10

切割套件中给出的红色1/4“管道[1],以安装在MQL上。



将红色1/4“管[3]从润滑面板布线至MQL储液罐组件。使用(3)个电缆扎带和(3)个磁性电缆支架。



将管[5]连接到三通接头[4]的另一个端口。



将管[2]的另一端连接到MQL储气罐组件上切换阀的进气口。



转至MQL-系统清除部分。



MQL-系统清除

微量润滑(MQL)系统向刀具供油。MQL系统具有供油管。空气可以进入管子。本步骤向您展示了如何从管中排出空气。



在以下时间执行此步骤:

  1. 在您首次操作系统之前。

  2. 在油箱排空的情况下尝试操作系统后。

  3. 换完液体后。



1

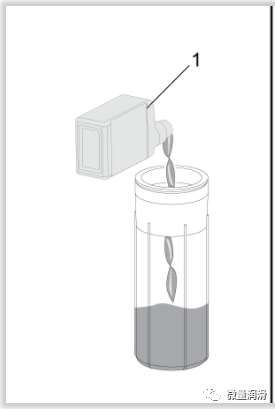

向储油器加注MQL润滑剂[1]。



将储液罐[2]安装到MQL储液罐组件中。

    警告:仅使用无毒且专为MQL系统制造的润滑剂。有关推荐的润滑剂,请参阅Haas机器部件的润滑剂表。



2

找到雾化器针阀[1]。从关闭位置逆时针转动针阀(2)整圈。



在MDI模式下操作此代码:M83;

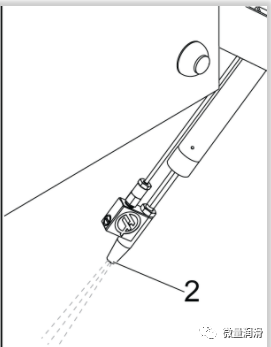

操作MQL系统[2],直到系统中没有空气。雾可以暂时停止。这表明系统中有空气。如果雾没有停止,则系统中没有空气。



按[复位]取消吹扫循环。



3

关闭雾化器针阀。然后将其打开(1/2)至(1)圈。

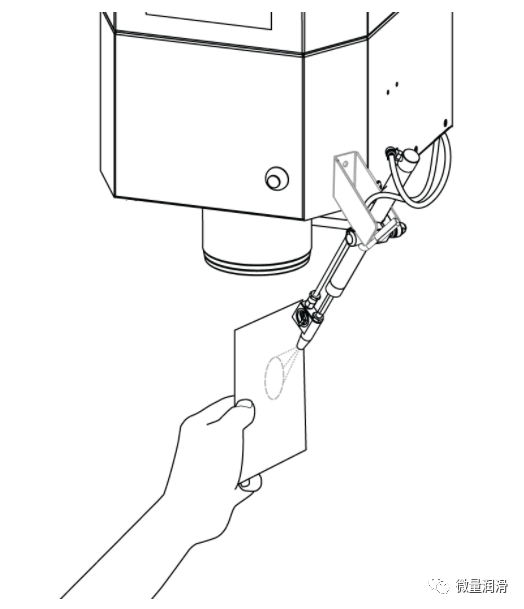

执行以下步骤以确保MQL系统正常工作:将一小片纸放在离雾化器约3英寸的位置。操作步骤2中的程序。圆形湿模式显示MQL系统已正确调整。



有些油的粘度较高。粘度较高的机油流动缓慢。要使机油正确流动,请调整针阀。

    注意:如果油没有流过,拆下针阀及其弹簧,将其清理干净,让其运行,直到油开始从针阀孔泄漏。将针阀及其弹簧放回原位并关闭。然后将其打开(1/2)至(1)圈,然后重试。



不要使用超过必要数量的机油。必要的数量可防止这些问题:

  • 切屑附着在工具上。

  • 切屑附着在工件上。



4

如果来自喷头的油雾压力不够,确保油管中没有扭结。



如果油管中没有扭结,则滤清器可能堵塞。过滤器在储液罐内。请参阅VMC-微量润滑-滤清器-保养程序。
