斯普威利油气润滑装置

斯普威利油气润滑装置以压缩空气为主要动力,采用模块化设计,是一款高性价比的高速主轴轴承润滑产品,为轴承提供可靠的润滑、冷却和防护。
  • 产品描述
  • 技术参数
  • 产品优势特点
  • 产品订购信息
  • 产品应用
  • 案例配图
    • 商品名称: 斯普威利油气润滑装置

    斯普威利油气润滑装置以压缩空气为主要动力,采用模块化设计,是一款高性价比的高速主轴轴承润滑产品,为轴承提供可靠的润滑、冷却和防护。

    斯普威利油气润滑系统采用模块化设计,可实现1-8 个润滑点的单独给油,每个点的单次给油量可根据轴承所需油量进行调整,调整范围为1.80-39.0mm3。给油间隔时间控制器设定泵的供油间隔时间,保证供油自主控制。

    斯普威利油气润滑装置在气源入口处安装有压力检测开关,气源压力供应给不足时可发出报警信号。另外,装置出口油气过滤精度为 3 微米的,保证进入主轴轴承油气的洁净度。

    关键词:
    • 润滑
    • 油气
    • 轴承
    • 油量
    • 装置
    • 压力
    • 保证
    • 精度
    • 过滤
  • 油箱容积(L)

    3L

    气源压力(bar)

    5-8 bar

    控制电压

    DC24V (标配)或AC220V

    润滑点数

    1-8

    压缩空气过滤精度

    20 μm

    给油调节范围

    1.80-39mm³/行程

    给油频率

    1-66次/min

    工作温度

    -5℃-55℃

    工作湿度

    90%Max

    润滑油粘度

    32-220cSt

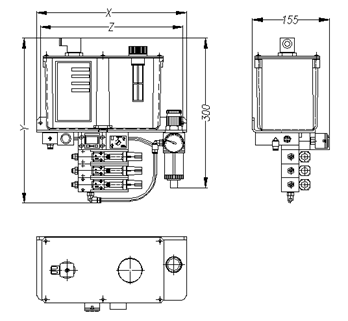

    润滑点数

    Y(mm)

    X(mm)

    Z(mm)

    重量(Kg)

    1

    276











    300

























    285















    5.2

    2

    304

    5.7

    3

    332

    6.2

    4

    360

    6.7

    5

    388

    7.2

    6

    416

    7.7

    7

    444

    8.2

    8

    472

    8.7

  • ● 精确定量给油,可根据轴承尺寸和荷载调整每个润滑点的油量
    ● 数显时间控制器:给油间隔时间可以任意设定
    ● 气源压力监控并提供报警信号
    ● 气源过滤精度20 μm
    ● 低液位检测,远程输出报警
    ● 油气过滤精度3 μm
    ● 模块式结构设计,易于润滑点数的增加或减少,实现动态组合
    ● 螺旋管输送油气,保证开机即有润滑油到达轴承
    ● 操作简单,维护成本低

  • 斯普图尔油气润滑系统

    润滑点数

    订购号(DC24 V)

    订购号(AC220 V)

    1

    TR24-VIP4-1-1

    TR24-VIP4-1-2

    2

    TR24-VIP4-2-1

    TR24-VIP4-2-2

    3

    TR24-VIP4-3-1

    TR24-VIP4-3-2

    4

    TR24-VIP4-4-1

    TR24-VIP4-4-2

    5

    TR24-VIP4-5-1

    TR24-VIP4-5-2

    6

    TR24-VIP4-6-1

    TR24-VIP4-6-2

    7

    TR24-VIP4-7-1

    TR24-VIP4-7-2

    8

    TR24-VIP4-8-1

    TR24-VIP4-8-2

  • ● 高速电轴

    ● 高速轴承

    ● 机床油气润滑
