威普油气润滑装置

威普4 油气润滑装置引领全新的润滑理念,它高效、准确、稳定、环保的特性将电子监测,为高速轴承(主轴)提供可靠润滑与冷却。
  • 产品描述
  • 技术参数
  • 产品优势特点
  • 产品订购信息
  • 产品应用
  • 案例配图
    • 商品名称: 威普油气润滑装置

    威普4 油气润滑装置引领全新的润滑理念,它高效、准确、稳定、环保的特性将电子监测,为高速轴承(主轴)提供可靠润滑与冷却。

    威普4 油气润滑装置以模块化设计为主要思想,产品兼具高性能、紧凑小巧、经济性好的特征。威普4 油气润滑装置采用模块化设计,可实现1-8 点的单独给油,所有给油点均可实现单次1.80-39.0mm3的给油量调整,结合1 秒-99 分59 秒的给油间隔调整,可实现轴承所需油量的准确供给。威普4 油气润滑装置可实现对每个给油点的单独给油状况监测,一旦发现不出油情况即有报警输出。

    威普4 油气润滑装置为完全电子控制,可快速设定设备参数。装置内置空气压力传感器,准确知道油气压力。高、低气压报警可快速发现油气管道是否发生堵塞、泄露故障。低液位报警输出使得操作人员及时发现缺油状态。自动初始化程序可让装置迅速进入工作状态。

    关键词:
    • 润滑
    • 油气
    • 装置
    • 状态
    • 高速
    • 报警
    • 轴承
    • 实现
    • 油量
  •

    油箱容积(L)

    3L

    气源压力(bar)

    4-7 bar

    控制电压

    DC24V

    润滑点数

    1-8

    压缩空气过滤精度

    20 μm

    给油调节范围

    1.89-39mm³/行程

    工作温度

    -5℃-55℃

    工作湿度

    90%Max

    防护等级

    IP44

    润滑剂

    主轴厂家推荐或适当的合成润滑油

    润滑油粘度

    32-220cSt

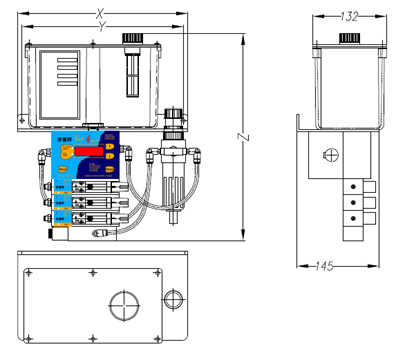

    外观尺寸

    见下图




    润滑点数

    Y(mm)

    X(mm)

    Z(mm)

    重量(Kg)

    1

    327

    300

    285

    5.6

    2

    355

    6.1

    3

    383

    6.6

    4

    411

    7.1

    5

    439

    7.6

    6

    467

    8.1

    7

    495

    8.6

    8

    523

    9.1

  • ● 特别适合电主轴类的高速轴承润滑

    ● 可根据需求提供1-8个给油出口,模块化设计易于润滑点数的增加或减少,实现动态组合。

    ● 给油间隔时间任意设定

    ● 精确定量给油,可实现每点油量不同

    ● 实时监控每个润滑点供应状态

    ● 高、低气压报警,有效监测油气状态

    ● 系统各类监控信号综合输出

  • 威普油气润滑系统

    润滑点数

    产品型号

    1

    MS24-VIP4-1-1

    2

    MS24-VIP4-2-1

    3

    MS24-VIP4-3-1

    4

    MS24-VIP4-4-1

    5

    MS24-VIP4-5-1

    6

    MS24-VIP4-6-1

    7

    MS24-VIP4-7-1

    8

    MS24-VIP4-8-1

  • ● 高速电轴

    ● 高速轴承

    ● 机床油气润滑
