同心管图尔油气润滑装置
- 产品描述
- 技术参数
- 产品优势特点
- 产品订购信息
- 产品应用

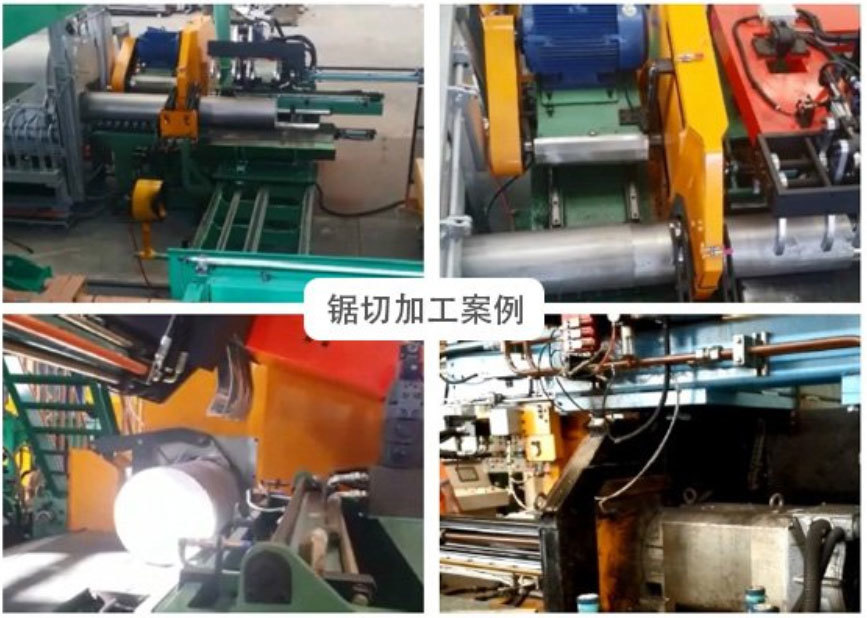

- 案例配图
-
- 商品名称: 同心管图尔油气润滑装置
同心管图尔油气润滑装置是多普赛®外喷式微量润滑系统的系列产品之一，同心管图尔以压缩空气为动力，驱动微型泵对润滑剂进行计量输出，润滑剂和压缩空气通过同心管分别输送至喷嘴处口混合雾化，并喷射至润滑点，使加工点获得可靠的润滑，实现准干式切削。
同心管图尔油气润滑装置是多普赛®外置式微量润滑系统的系列产品之一，同心管图尔的工作原理是以压缩空气为动力，驱动微型泵对润滑剂进行计量输出。润滑剂和压缩空气通过同心管分别输送至喷嘴处，润滑剂和压缩空气在喷嘴处混合雾化并喷射至润滑点。
同心管内管输送润滑剂，外管为压缩空气通道，两者分别输送，确保压缩空气流量的同时保证供油的连续性、精确性以及供油速度，可以实现长距离输送和快速响应。
关键词:- 喷嘴
- 压缩空气
- 润滑
- 润滑剂
- 系统
- 工作
- 输送
- 同心
- 切削液
-
油箱容积（L）
3L
气源压力（bar）
5-8 bar
控制电压
DC24V 或 AC220V
控制形式
自主频率控制器，可调节
润滑点数（喷嘴数量）
1-8
压缩空气过滤精度
20 μm
给油调节范围
1.89-39mm³/行程
工作温度
-5℃-55℃
工作湿度
90%Max
润滑油粘度
32-220cSt

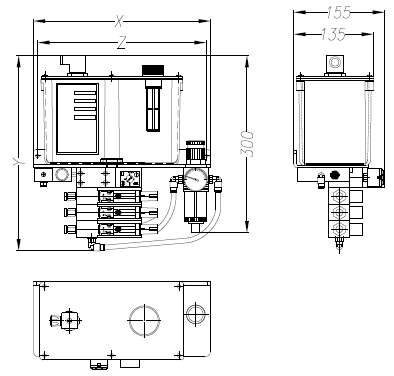

润滑点数
Y(mm)
X(mm)
Z(mm)
重量（Kg）
1
276
300
285
5.2
2
304
5.7
3
332
6.2
4
360
6.7
5
388
7.2
6
416
7.7
7
444
8.2
8
472
8.7
-
●精确定量给油，可根据润滑点加工需求调整每个润滑点的油量
●模块化设计，方便增加或减少喷嘴数数量
●响应时间短，机床加工中心发出“开启”指令后，短时间即可输出稳定油雾
●润滑剂、压缩空气分别输送，可实现远距离输送
●自主给油频率控制器控制给油时间
●可按照切削刀具工作时润滑需求选择合适喷嘴，或特殊设计喷嘴喷型
●工件和切屑润滑剂残留少，保证切屑可直接回收
●适用于传统机床改装 适用齿轮、链条、盘锯、钢丝绳等准干式切削外置式微量润滑
同心管图尔油气润滑装置使用多普赛®科特系列准干式加工专用润滑剂，科特系列润滑剂不添加传统切削液中所包含的稳定剂、杀生物剂、分散剂、染料和除臭剂等添加剂，消除了细菌和真菌生长的污染物，确保无OHSA关注的多核碳氢化合物（PAH）的产生，是车间环保治理理想之选，免除车间因切削液泄漏出现地面湿滑和夏季恶臭。
-
润滑点数
订购号(DC24V)
订购号（AC220V）
1
TXD24-VIP4-1-1
TXD220-VIP4-1-1
2
TXD24-VIP4-2-1
TXD220-VIP4-2-1
3
TXD24-VIP4-3-1
TXD220-VIP4-3-1
4
TXD24-VIP4-4-1
TXD220-VIP4-4-1
5
TXD24-VIP4-5-1
TXD220-VIP4-5-1
6
TXD24-VIP4-6-1
TXD220-VIP4-6-1
7
TXD24-VIP4-7-1
TXD220-VIP4-7-1
8
TXD24-VIP4-8-1
TXD220-VIP4-8-1
-
-
